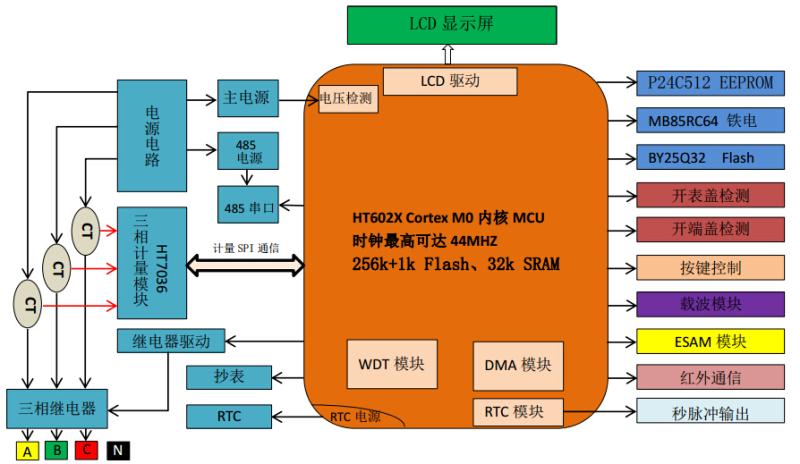

一.原理框圖

二．產品特點

1.根據國家電網公司發布的智能電能表系列標準為參考進行設計，采用鉅泉HT602X微控制器與HT7036高性能芯片組合設計，符合國網三相智能電表功能規范、技術規范和型式規范，符合DL/T645-2007多功能電表通信協議。

2.擁有獨立的RTC供電引腳，支持時鐘電池更換。在全溫度范圍內，采用富士通高性能、低電壓鐵電存儲器，可實現掉電保存、快速保存、大于一萬億擦次等功能，具有極強的數據安全性能。

3.HT7036可Pin to Pin兼容低成本HT7038（不具備諧波功能）。

三．MCU芯片特性

※基于ARM Cortex-M0 32-Bit內處理器

※存儲器資源:256k+1k Flash、32k SRAM

※CPU 工作頻率達到 44M（需使能指令預取功能）

※內置RTC曲線數字補償，全溫度范圍RTC自動完成補償功能

※獨立的RTC供電引腳，可以僅給RTC供電工作

※六路定時器，四路支持所有功能，兩路支持定時和pwm

※七路獨立有串行接口，包括兩路ISO7816接口

※Hold模式功耗低至4.3uA, Sleep模式功耗低至3.3uA

※僅RTC模塊工作時，該模塊功耗優于2uA

※集成高精度溫度傳感器，全溫度范圍優于±0.5℃

※支持4COM、6COM和8COM的LCD驅動，支持對比度調節

※工作電壓范圍：2.0V~5.5V

※封裝: LQFP100-pin 、LQFP80-pin、LQFP64-pin

三．計量芯片特性

※在輸入動態工作范圍（5000:1）內，非線性測量誤差小于0.1％

※有功測量滿足0.2S、0.5S，無功測量滿足 1 級、 2 級

※提供基波有功功率/電能/電壓/電流有效值

※提供 RMS、 PQS 兩種視在功率、能量計量（可選）

※提供有功、無功、視在功率/電能及有功、無功 CF 脈沖輸出

※提供功率因數、相位角、線頻率、電壓夾角參數

※提供電壓有效值、電流有效值， 在 500： 1 動態范圍， 有效值精度優于 0.1%

※提供三相電壓矢量和、電流矢量和的有效值輸出

※提供斷相指示、電壓/電流相序檢測功能

※中斷支持：過零中斷，采樣中斷，電能脈沖中斷，校表中斷

※提供有功、無功反向指示功能

※合相能量絕對值相加與代數相加可選

※電表常數可調

※起動電流可調

※可準確測量到含 41 次諧波的有功、無功和視在功率、電能

※支持增益及相位補償，小電流非線性補償

※具有 SPI 通信接口， 速率可達 10Mbps

※內置溫度測量傳感器

※適用三相三線和三相四線模式

※片內參考電壓，也可以外接參考電壓

※芯片 VREF 自動溫度補償功能提供電能質量電壓 SAG 和電流過流檢測功能，并可用于閃變分析

※提供同步采樣數據，便于分次諧波分析，無需進行預處理

※3.3V 供電

※晶體 5.5296MHz

※封裝:32Pin LQFP
